PPS-075被动防护网最新标准 JT/T1328-2020

PPS-075被动防护网最新标准 JT/T1328-2020-四川越琪科技有限公司

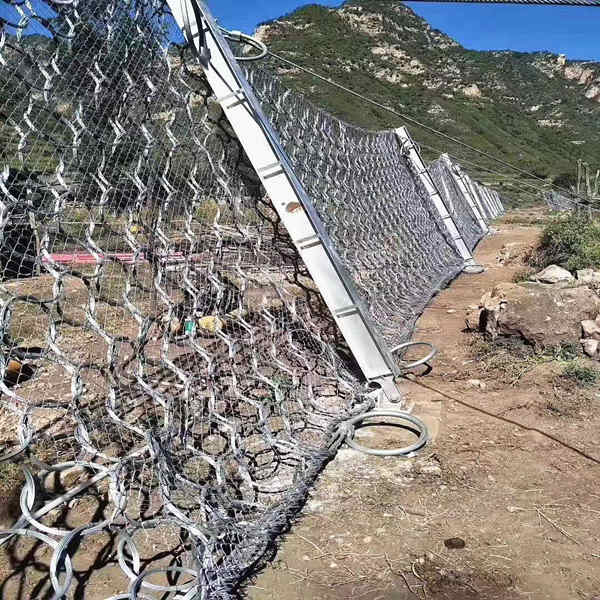

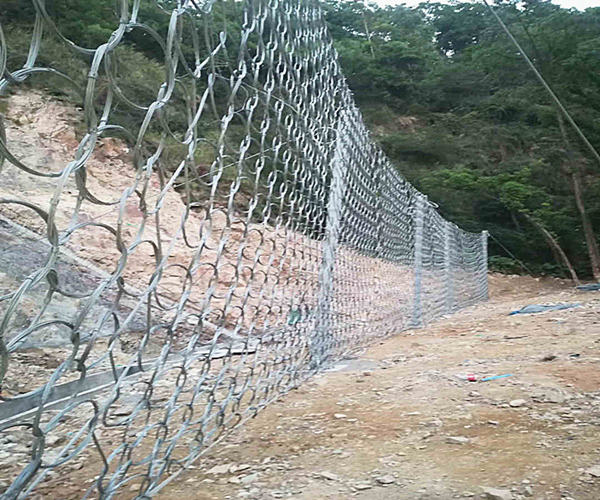

结构配置：钢柱+基座+支撑绳+拉锚系统+环形网+双绞六边网+卸扣。

1、钢柱：由型钢制作而成，采用热镀锌防腐处理，符合 GB/T13912 要求，镀层平均厚度不小于85μm。柱高 5 米(为保证钢柱整体力学性能,不得随意焊接加长至 5 米)。

2、环形网：φ3.0 钢丝应符合标准 YB/T 5343《制绳用钢丝》的规定，强度不低于 1770MPa,镀锌≥230g/㎡。单个环由φ3.0mm 单绳钢丝盘绕 7 圈而成，每个环应与周边四个环相扣联。钢丝不应有明显机械损伤和锈蚀现象并进行网片顶破力试验。

3、双绞六边网：GA/2.0/50×60，编织钢丝应符合 GB/T 343-1994《一般用途低碳钢丝》的规定，镀锌≥200g/㎡，抗拉≥600-900MPa，钢丝不应有明显机械损伤和锈蚀现象，并进行网片顶破力试验。

4、支撑绳、拉锚绳符合 GB/T20118《一般用途钢丝绳》标准的规定，其钢丝强度不低于 1770MPa，热镀锌等级不低于 AB 级。

5、减压环选型：减压环用无缝钢管加工制作,钢管外径不小于 30mm,壁厚不小于 3mm,钢管内外均热镀锌,内壁不得遗留镀锌残渣;减压环外径 45cm,误差不大于 2cm,减压环卡环采用铝制,宽不小于60mm,厚度不小于 14mm。减压环采用的无缝钢管应该达到 GB8162-2008 规定的技术要求,减压环启动荷载应达到 TB/T3089-2004 要求,应保证在安装过程中不启动。

6、钢丝绳锚杆：上拉、下拉、侧拉和中间加固拉钢丝绳锚杆采用Φ16mm 钢丝绳制作、抗拔力≥50KN。拉绳采用Φ16上拉锚绳、2Φ16 侧拉锚绳。当防护系统长度大于 50m 时，增加中间加固拉锚绳。侧拉锚绳锚杆长度不小于 3.0m，上拉锚绳锚杆、中间加固锚绳锚杆长度不小 2.5m, 钻孔孔径不小于Φ50.

7、地脚螺栓锚杆由Φ28 螺纹钢筋加工制作，总长 L=1m，顶端丝口 M=27*100，并配相应螺母和垫片。锚杆端头部分以及垫片、螺母出厂前和安装后均应做防锈处理。

8、卸扣：应符合 GB/T25854《一般起重用 D 型和弓形锻造卸扣》标准的规定。极限破坏力不小于 60KN。

9、网片应按照 GB/T10125《人造气氛腐蚀试验：盐雾试验》规定，进行中性盐雾试验，被动网防护系统必须通过落石冲击试验台系统动态检测,并且能提供两年内有效期获得中国计量认证（CMA）出具的柔性边坡防护产品落石冲击试验报告原件,落石冲击试验应符合TB/T3449-2016《铁路边坡柔性被动防护产品落石冲击试验方法与评价》要求,落石冲击试验报告应按规定包含冲击试验现场配置图价等内容。被动防护系统应于冲击试验配置一致。
